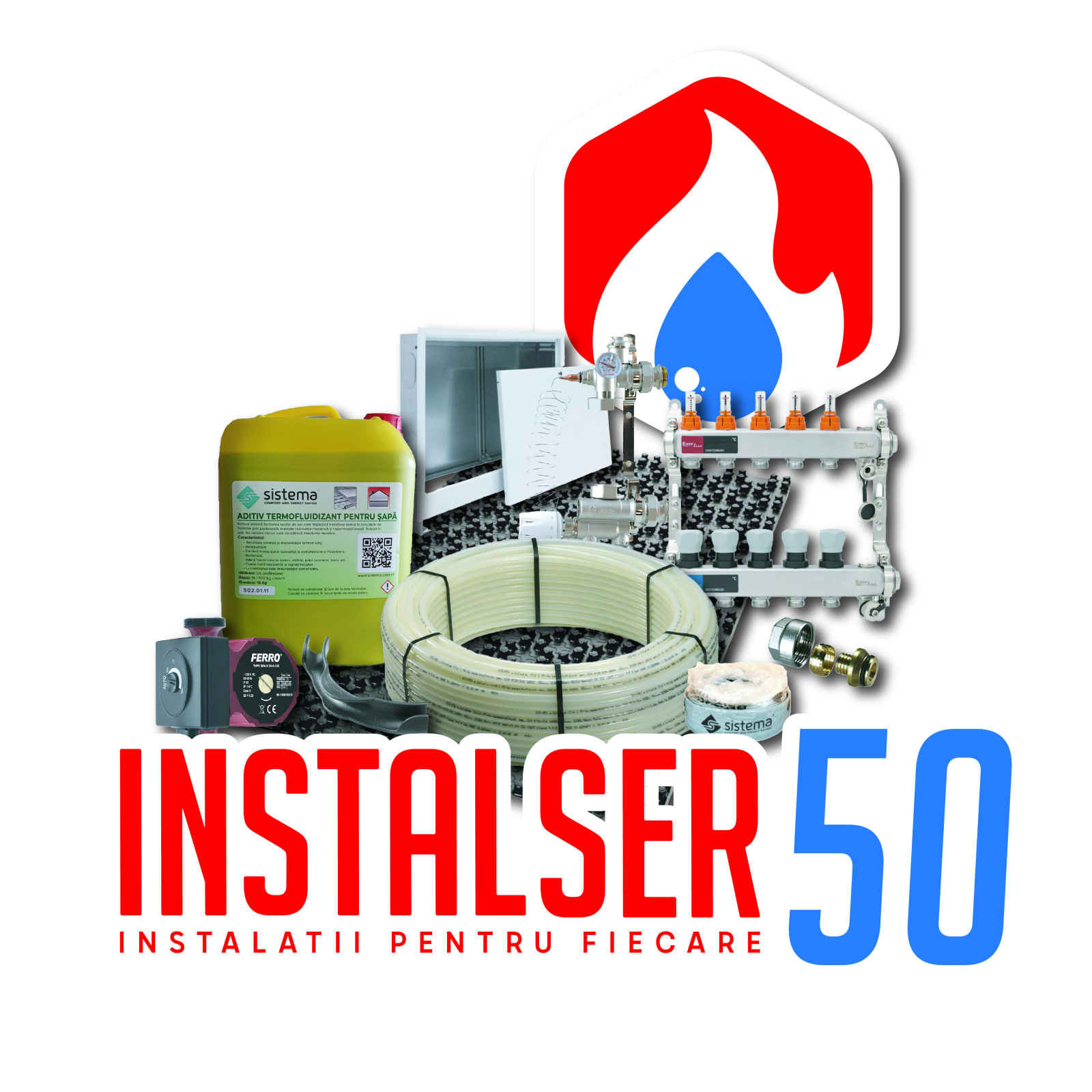

Pachet complet încălzire in pardoseala pentru 50 de metri pătrați

1. PLACA CU NUTURI PENTRU INCALZIRE PRIN PARDOSEALA, POLISTIREN, 50 X 100 = 0.50 MP / BUC, 77510040, TECEFLOOR

Caracteristici :

Placă cu nuturi folosita la incalzirea in pardoseala pentru conducte de incalzire 16 -17mm avand grosime: 20 - 24 mm (placă + nut);
Placă cu nuturi pentru folosita pentru solicitări de maximum 3500 kg/m2. Placa Noppjet este un sistem de fixare a conductelor in plăci prevăzute cu nuturi speciale de 19mm.Unul dintre cele mai mari avantaje ale sistemului de placa cu nuturi este posibilitatea unei montări foarte rapide a conductelor de incălzire, de către o singură persoană, fixarea lor corectă in podea fiind totodată asigurat.
Tip de material folosit la placa cu nuturi :

• Placa cu nuturi Noppjet este livrat sub forma de placă din polistiren expandat tare EPS200 cu grosime 39mm.

• Coeficientul de conductivitate termică al acestui material este de λ=0,035W/mK





2. Teava incalzire in pardoseala ivar PE-XA16x2 cu bariera oxigen

IVAR PE- Xa 3 este teava din polietilenă reticulată adecvată pentru transportul apei potabile și pentru implementarea sistemelor de încălzire și răcire.

Este utilizata în clădiri rezidențiale, spitale, școli, hoteluri, birouri, centre comerciale și industriale noi, cât și renovate.

Reticularea tevii IVAR PE-Xa 3 se face prin metoda ” peroxid” ( cunoscuta si sub denumirea “metoda Engel” sau ” tip A”).

Nivelul minim de reticulare estede 70%, conform standardului UNI EN ISO 15875- 2.Reticularea tevii este efectuata in timpul fazei de extrudare fără a necesita alte tratamente.

Acest lucru garantează uniformitatea reticularii în fiecare secțiune a tevi, cu diferențe detectabile mai mici de 0,5%. Teava IVAR PE-Xa 3 este realizată din trei straturi: stratul interior din PE- Xa de înaltă densitate, stratul intermediar din polietilenă adezivă, stratul exterior din EVOH (alcool vinilic de etilenă).

EVOH este o barieră cu o grosime de câteva zeci de microni care face conducta impermeabilă la oxigen, reducând riscul de coroziune a componentelor metalice ale sistemului și limitând algele și proliferarea bacteriilor.

Avantaje Teava incalzire in pardoseala ivar PE-XA16x2

• Flexibilitate ridicată: ușor de îndoit manual (fără unelte speciale), economie de fitinguri și timp de instalare.
• Rezistență la temperaturi ridicate: poate funcționa la temperaturi de până la 90 ° C conform standardului UNI EN ISO 15875..
• Durata de viata estimata este de pana la 50 ani : reticularea si productia de inalta calitate garanteaza o utilizare de peste 50 ani a tevilor.
• Căderea de presiune : suprafața interioară extrem de netedă contrastează formarea depunerilor de calcar și reduce căderile de presiune.
• Ușor: cântărește de 7 ori mai puțin decât cuprul și de 13 ori mai puțin decât fierul pe diametre echivalente.
• Materiale non-toxice: materiale certificate pentru transportul apei potabile care nu afectează caracteristicile organoleptice ale apei
• Izolația termică: conductibilitatea termică a polietilenei este de sute de ori mai mică decât a metalelor.
• Izolarea fonică: elasticitatea polietilenă facilitează absorbția vibrațiilor și, prin urmare, reduce transmisia de zgomot
• Ideal pentru zone cu grad seismic ridicat : susține un stres mai mare decât tevile din metal datorită elasticității sale.
• Memorie termică: recuperează forma originală atunci când este încălzită cu aer cald.
• Rezistența la coroziune, la materialele de construcție și la compușii chimici principali: tevile pot fi instalate sub pardoseală.
• Bariera de oxigen: reduce riscul de coroziune a componentelor metalice ale sistemului și limitează proliferarea algelor și a bacteriilor.

3. BANDA PERIMETRALA COMPLET ADEZIVA, CU FOLIE

Produsa din polietilena expandata, cu structura celulara 100% inchisa, cu banda autoadeziva pe o fata, si dotata pe cealalta fata cu o folie speciala, adecvata pentru aplicarea pe panourile izolante, in vederea evitarii infiltratiilor de sapa, are rolul de a prelua din dilatarile sapei de a elimina puntile termice si de a stopa transmiterea vibratiilor in pereti.

4. Set distribuitor inox pardoseala, 1″, 5 circuite, EVP-DSB3411/5, Ermetiq

Descriere

Distribuitorul inoxEVP-DSB3411/5 de la Everline este un grup colector pentru sisteme de incalzire in pardoseala sau mixte cu 5 cai de distributie si racord principal de 1 inch .

Fabricat din otel inoxidabil de calitate, colectorul este rezistent la coroziune si asigura distribuirea uniforma a agentului termic catre cele patru circuite, facilitand reglajul si echilibrarea instalatiei.

Produsul este potrivit pentru instalatii de incalzire in pardoseala sau combinate cu calorifere, permitand montajul in casete distribuitor sau direct pe perete.

Grup colector/distribuitor, preasamblat din OTEL INOXIDABIL, patru cai, ce contine urmatoarele componente:
– un distribuitor de tur 1”(FI) echipat cu debitmetre pe tur si cu supape de inchidere;
– un colector de retur 1” (FI) cu set de vane de reglare incorporate;
– colectoarele sunt echipate cu aerisitoare manuale si robineti pentru golire si incarcare instalatiei;
– doua console reglabile de metal cu garniture antivibrante pentru fixarea in caseta sau direct pe zid;
– doua dopuri 1” filet exterior pentru tur/retur;
– distanta intre circuite: 50 mm.

Pe ventilele termostatabile se pot monta cu usurinta servomotoare electrotermice, pentru a controla mai usor debitul pe fiecare circuit.

Distribuitoarele sunt prevazute cu racorduri cu filet exterior 3/4″, pentru racordarea euroconurilor.

Avantaje:

• Constructie durabila, rezistenta la coroziune;
• Reglaj individual si vizibil al debitului pentru fiecare circuit;
• Usor de montat si intretinut;
• Compatibil cu actuatoare termice pentru control automat.

Specificatii tehnice:

• Brand: Everline;
• Tip produs: EVP-DSB3411/5;
• Tip produs: Distribuitor/colector pentru incalzire in pardoseala;
• Material: Inox;
• Numar circuite: 5;
• Racord principal: 1″ (1 tol, filet interior);
• Racorduri tur/retur: 3/4″ ;
• Distanta intre axe: ~50 mm;
• Debimetre si supape: Include debitmetre pe tur si supape de reglare pe retur pentru control individual al fiecarui circuit;
• Console de fixare: doua console reglabile cu garnituri antivibrante pentru montaj stabil;

5. CUTIE DISTRIBUITOR SPE-3 715X575-665X110

6. IVAR Racord eurokonus 16x3/4 PEX IVAR

7. ADITIV TERMOFLUIDIZANT PENTRU SAPA

Aditivul elimina formarea golurilor de aer care impiedica transferul termic in circuitele de incalzire prin pardoseala, mareste rezistenta mecanica si impermeabilizeaza. Solubil in apa. Nu contine cloruri care corodeaza structurile metalice.
Caracterictici:
• Stabilitate chimică și mecanicăpe termen lung.
• Antispumant.
• Conferă foarte bună rezistență la compresiune și încovoiere.
• Bactericid.
• Aderă foarte bine la: beton, zidărie, plăci ceramice, lemn, etc.
• Foarte bună rezistență la îngheț/dezgheț
• Lucrabilitatea este îmbunătățită semnificativ.
Utilizare: Uz profesional
Dozaj: 1lt / 100 kg ciment
Greutate: 5 lt; 10 lt

8. Curba conductoare iesire sapa , pentru incalzire in pardoseala cu agent termic, negru, PE, 14 - 18 mm

9. Grup de amestec incalzire prin pardoseala, Ermetiq ER-MWS705, cu aerisitor automat si valva termostatica

Grupul de amestec Ermetiq ER-MWS705 pentru incalzire prin pardoseala este solutia ideala pentru controlul precis al temperaturii in instalatiile de incalzire prin pardoseala. Acest dispozitiv vine echipat cu un aerisitor automat si o valva termostatica, asigurand o functionare eficienta si sigura. Este conceput pentru a mentine temperatura optima a apei in sistem, prevenind astfel supraincalzirea si asigurand o distribuire uniforma a caldurii pe intreaga suprafata a pardoselii.

Caracteristici si Avantaje:

• Control precis al temperaturii: Valva termostatica permite reglarea automata a temperaturii apei, asigurand un confort termic constant.
• Aerisitor automat: Aerisitorul automat elimina aerul acumulat in sistem, prevenind blocajele si imbunatatind eficienta incalzirii.
• Constructie durabila: Fabricat din materiale de calitate superioara, grupul de amestec este rezistent la coroziune si are o durata de viata indelungata.
• Compatibilitate ridicata: Ideal pentru instalatiile de incalzire prin pardoseala, poate fi integrat cu diverse sisteme de incalzire.
• Include consola fixare, distanta dintre axe 130 mm si 180 mm

Specificatii tehnice:

• Aerisitor automat: Da
• Valva termostatica: Da
• Consola fixare: Da
• Tip instalatie: Incalzire prin pardoseala
• Materiale: Alama rezistenta la coroziune

In cadrul unui proiect de renovare a locuintei, instalatorul a ales grupul de amestec Ermetiq ER-MWS705 pentru a optimiza sistemul de incalzire prin pardoseala. Datorita aerisitorului automat, instalatia functioneaza eficient, eliminand rapid aerul acumulat. Valva termostatica asigura un control optim al temperaturii, oferind locatarilor confort termic si economii de energie. Astfel, grupul de amestec ER-MWS705 contribuie la un mediu placut si bine incalzit, perfect pentru zilele reci de iarna.Ideal pentru pompe de circulatie cu distanta dintre axe de 130 mm si 180 mm.

Acest grup de amestec este recomandat atat pentru locuinte, cat si pentru spatii comerciale, oferind un control avansat al temperaturii in sisteme de incalzire prin pardoseala.

Date tehnice complete pentru Grup de amestec incalzire prin pardoseala Ermetiq ER-MWS705

• Model: Ermetiq ER-MWS705
• Tip produs: Grup de amestec pentru incalzire prin pardoseala
• Componente principale:
  • Aerisitor automat: Da, pentru eliminarea aerului din sistem
  • Valva termostatica: Da, pentru reglarea automata a temperaturii
  • Termometru: Da, pentru monitorizarea temperaturii apei
• Domeniu de temperatura ajustabil: 20°C - 60°C
• Presiune maxima de lucru: 10 bar
• Racorduri:
  • Intrare/iesire: FI 1" (filet interior)
  • Racord pentru robineti: 3/4" (compatibil cu conexiuni standard pentru incalzire)
• Material: Alama cu rezistenta ridicata la coroziune
• Compatibilitate: Ideal pentru sisteme de incalzire prin pardoseala
• Montaj: Vertical sau orizontal, in functie de specificul instalatiei
• Functii suplimentare:
  • Protectie impotriva supraincalzirii: Da, prin reglarea automata a temperaturii
  • Posibilitate de conectare cu pompe de circulatie: Da, compatibil cu majoritatea pompelor de circulatie utilizate in sisteme de incalzire prin pardoseala, cu distanta dintre axe 130 mm si 180 mm
• Dimensiuni:
  • Lungime totala: aproximativ 35 cm
  • Latime totala: aproximativ 15 cm
• Greutate: aproximativ 1.5 kg

10. Pompă circulație clasa A GPA II 25-4-130

Pompa de circulatie Ferro GPA II 25-4/130 este o pompa de circulatie din clasa A, proiectata pentru instalatii de incalzire si apa calda. Cu o putere maxima de 22 W, aceasta este capabila sa asigure un debit maxim de 2.4 mc/h, permitand o circulatie optima a agentului termic in instalatie.

Pentru a functiona in conditii optime, pompa este compatibila cu lichide neutre din punct de vedere chimic, similare cu apa, fara particule solide in suspensie, fibre sau substante uleioase. In cazul utilizarii unui lichid cu pana la 30% glicol, eficienta pompei poate fi redusa.

Pompa Ferro GPA II 25-4/130 este construita pentru a rezista la temperaturi extreme, avand o temperatura maxima de lucru de 110°C si fiind capabila sa functioneze la o presiune maxima de 10 bar. Aceasta se instaleaza cu axul central in pozitie orizontala, iar cutia de conexiuni trebuie amplasata astfel incat sa nu fie situata sub pompa.

Specificatii tehnice

More Information

Brand	Ferro
Garantie	2 ani
Cod produs	0603W
Made in	Polonia
Cod EAN	5901095693014
Indice de eficienta energetica (EEI)	≤0.23
Putere maxima (W)	22
Distanta intre racorduri (mm)	130
Debit maxim (mc/h)	2.4
Debit maxim (l/h)	2400
Debit (mc/h)	2.4
Clasa de protectie	IP42
Clasa de izolare	H
Inaltime de pompare (m)	4.1
Presiune maxima de lucru (bar)	10
Temperatura ambianta (°C)	intre 0 - 40
Temperatura lichidului (grade C)	intre 2 - 110
Temperatura maxima de lucru (°C)	110
Tensiune de alimentare (V)	230
Tip motor	electric
Racord (inch)	1 1/2
Utilizare	sisteme de incalzire cu cazane termice
Alte caracteristici	pompa poate functiona si cu un lichid avand o concentratie de pana la 30% glicol, insa in acest caz randamentul va fi redus.
